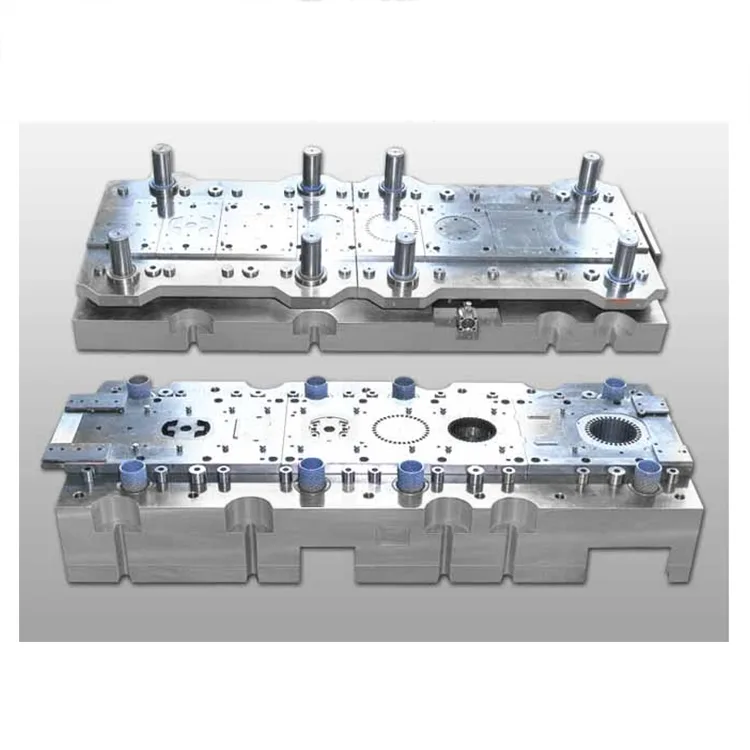

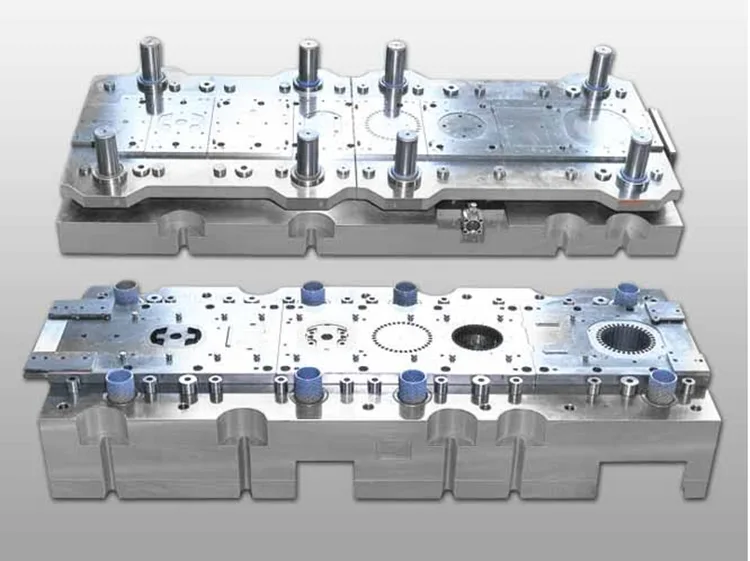

Stampo progressivo a fila singola per nucleo generatore

Lo stampo progressivo a fila singola per nucleo del generatore è progettato per soddisfare i severi requisiti di precisione e durata della produzione di apparecchiature di generazione di energia, questo stampo a fila singola integra 18-32 stazioni di stampaggio in una struttura rigida rinforzata, offrendo una qualità dei componenti costante con una tolleranza dimensionale di ±0,003 mm, fondamentale per la stabilità di uscita della potenza del generatore (fluttuazione di tensione ≤1%) e l'efficienza di conversione dell'energia (≥95%).

Basato sugli oltre 15 anni di esperienza di Deaote nella produzione di stampi di precisione per il settore della produzione di energia, il nostro stampo progressivo a fila singola per nucleo del generatore è dotato di un nucleo in acciaio ASP23/SKD11 resistente all'usura con rivestimento TiCN (durezza ≥ 65 HRC), garantendo una durata utile di oltre 950.000 corse di stampaggio (2,7 volte più lunga delle matrici standard) e deriva di precisione zero durante l'intero ciclo di produzione. Il design ottimizzato della distribuzione delle sollecitazioni e la struttura antivibrante lo rendono ideale per linee di produzione di massa 24 ore su 24, 7 giorni su 7, di generatori da piccoli (1-10 kW) a medi (10-100 kW), nonché per la produzione personalizzata di grandi generatori industriali (100 kW-5 MW).

Prodotto secondo gli standard di qualità ISO 9001:2015 e IATF 16949, lo stampo progressivo a fila singola è completamente compatibile con le linee di stampaggio automatizzate ad alta velocità (50-100 colpi al minuto) e presenta sistemi di ispezione laser integrati nello stampo per il controllo di qualità in tempo reale (tasso di rilevamento dei difetti ≥ 99,95%). Compatibile con tutti i principali marchi di generatori (Cummins, Perkins, Caterpillar, Siemens), si integra perfettamente nei sistemi di produzione globali di apparecchiature per la generazione di energia, riducendo il tasso di scarto di produzione allo 0,05% rispetto ai tradizionali stampi a fila singola.

Serie di prodotti

Serie DT-PD-GC1 (nucleo generatore piccolo)

Precisione di ±0,003 mm, durata di 950.000 corse, componenti principali dello statore/rotore da 1-10 kW. Ideale per la produzione in serie di generatori portatili, domestici e di piccole dimensioni industriali.

Serie DT-PD-GC2 (nucleo generatore medio)

Precisione di ±0,004 mm, durata di 880.000 corse, componenti del nucleo statore/rotore da 10-100 kW. Adatto per la produzione di generatori di corrente commerciali, edili e di backup.

Serie DT-PD-GC-Custom (nucleo generatore grande/OEM)

Precisione dimensionale su misura (±0,002-0,005 mm), stazioni di stampaggio personalizzate (16-36), compatibile con acciaio al silicio (27Q120/35W300). Progettato per la produzione OEM di generatori di energia industriale/rinnovabile.

Vantaggi fondamentali

1. Stabilità ultraelevata per prestazioni costanti del generatore

Il telaio rinforzato dello stampo con distribuzione simmetrica delle sollecitazioni e pilastri di guida di precisione (eccentricità ≤ 0,001 mm) garantisce una deviazione di stampaggio pari a zero anche in caso di funzionamento continuo 24 ore su 24, 7 giorni su 7. Il design a fila singola ottimizza la stabilità di alimentazione del materiale, riducendo il tasso di deformazione dei componenti principali allo 0,02%, fondamentale per la stabilità della tensione del generatore (fluttuazione ≤1%) e il funzionamento affidabile a lungo termine nelle applicazioni di generazione di energia.

2. Precisione di livello generatore per la massima efficienza di conversione energetica

La lavorazione CNC a 5 assi con precisione di posizionamento di ± 0,0005 mm e sistemi di misurazione laser integrati garantiscono una tolleranza dimensionale dei componenti di ± 0,003 mm, fondamentale per l'uniformità del traferro dello statore/rotore (≤ 0,007 mm) e l'efficienza di conversione dell'energia del generatore (≥ 95%). La precisione costante elimina i processi di lavorazione post-stampaggio, migliorando la resa produttiva al 99,8%.

3. Durata utile prolungata con materiali premium ad alta durezza

I componenti principali dello stampo realizzati in ASP23 (acciaio metallurgico delle polveri) e SKD11 (acciaio ad alto tenore di carbonio) con rivestimento TiCN (durezza ≥ 65 HRC) forniscono oltre 950.000 corse di stampaggio, 2,7 volte più lunghe rispetto agli stampi standard (350.000 corse). I sistemi di circolazione del grasso sigillati e le boccole di guida resistenti all'usura estendono gli intervalli di manutenzione a 250.000 corse (rispetto a 70.000 per gli stampi convenzionali).

4. Compatibilità ad alta velocità e completamente automatizzata

La struttura ottimizzata dello stampo con design antivibrante supporta lo stampaggio ad alta velocità (50-100 colpi al minuto) e la piena integrazione con i sistemi automatizzati di alimentazione, impilamento e imballaggio del materiale. Il sistema di ispezione visiva integrato rileva bave (≤0,007 mm), deviazioni dimensionali e difetti superficiali in tempo reale, eliminando il controllo di qualità manuale e riducendo il tasso di scarto allo 0,05%.

5. Ottimizzazione dell'acciaio al silicio per l'efficienza energetica del generatore

Il design specializzato del bordo di punzonatura con microraggio (R0,01 mm) riduce al minimo lo stress del materiale in acciaio al silicio (27Q120/35W300) e le bave sui bordi, preservando le proprietà magnetiche dell'acciaio e migliorando l'efficienza di conversione energetica del generatore del 3-5%. Compatibile con acciaio al silicio a grani orientati (GO) e non a grani orientati (NGO), conforme agli standard globali di efficienza della generazione di energia (IE4/IE5).

6. Personalizzazione per diversi requisiti del generatore

Personalizzazione completa delle stazioni di stampaggio (16-36), compatibilità dei materiali (acciaio al silicio 0,30-0,60 mm), finitura superficiale (Ra ≤0,4μm) e tolleranza dimensionale (±0,002-0,005 mm). Le funzionalità opzionali includono la laminazione impilabile nello stampo, la compatibilità del rivestimento isolante e la marcatura laser per la tracciabilità dei componenti, soddisfacendo i requisiti OEM dei generatori globali.

Specifiche tecniche

Precisione dimensionale di ±0,003 mmDurata utile di oltre 950.000 corseStabilità di stampaggio estremamente elevataCompatibile con stampaggio completamente automatizzatoPersonalizzata per tutti i tipi di generatori

Scenari applicativi

Lo stampo progressivo a fila singola per nucleo generatore di Deaote è progettato per i produttori globali di apparecchiature per la generazione di energia in diversi settori:

● Piccoli generatori: produzione in serie di componenti del nucleo statore/rotore da 1-10 kW per generatori di energia di backup portatili, domestici e industriali di piccole dimensioni

● Generatori medi: produzione di componenti del nucleo statore/rotore da 10-100 kW per generatori di energia commerciali, edili e di emergenza

● Generatori di energia rinnovabile: stampaggio personalizzato di componenti principali per generatori di turbine eoliche (100 kW-5 MW) e generatori ibridi solari

● Produzione di generatori OEM: soluzioni di stampi personalizzati per OEM di generatori globali (Cummins, Perkins, Caterpillar, Siemens) per la produzione di nuclei specifici del marchio
