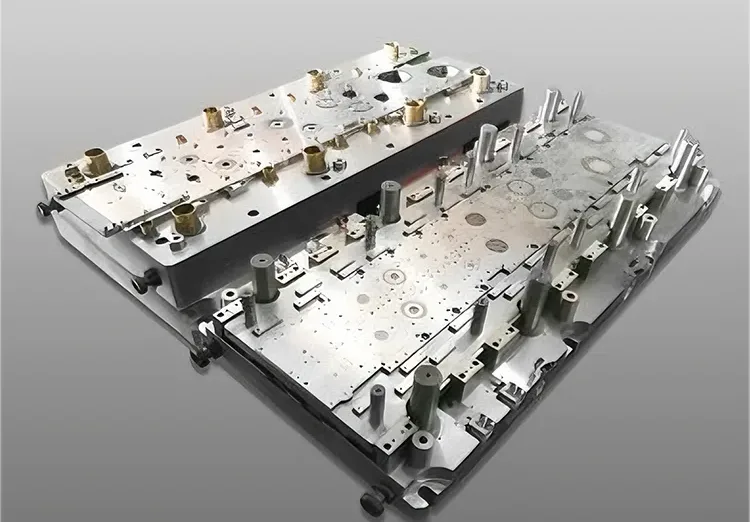

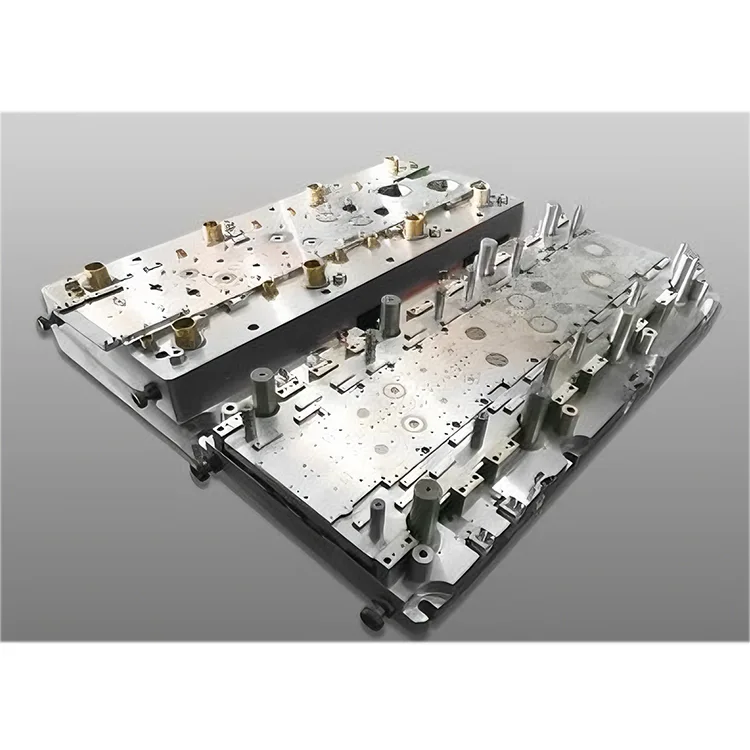

Stampo progressivo a doppia fila per motore compressore CA

Basato sugli oltre 15 anni di esperienza di Deaote nella produzione di stampi di precisione per l'industria dei motori HVAC, il nostro stampo progressivo a doppia fila per motore di compressore CA è dotato di un'anima in acciaio DC53/SKD11 resistente all'usura con rivestimento TiCN (durezza ≥ 63 HRC), garantendo una durata di oltre 900.000 corse di stampaggio (2,5 volte più lunga delle matrici standard) e una precisione costante durante l'intero ciclo di produzione. Il design modulare con inserti punzonatori a cambio rapido semplifica la manutenzione e riduce i tempi di fermo, rendendolo ideale per linee di produzione di massa 24 ore su 24, 7 giorni su 7, di motori per compressori CA residenziali (1-5 HP) e commerciali (5-15 HP).

Prodotto secondo gli standard di qualità ISO 9001:2015 e IATF 16949, lo stampo progressivo a doppia fila per motore del compressore CA è completamente compatibile con le linee di stampaggio automatizzate ad alta velocità (70-130 colpi al minuto) e presenta sistemi di ispezione visiva integrati nello stampo per il controllo della qualità in tempo reale (tasso di rilevamento dei difetti ≥ 99,9%). Compatibile con tutti i principali marchi di motori per compressori CA (Panasonic, Hitachi, Daikin, LG), si integra perfettamente nei sistemi globali di produzione di componenti HVAC, riducendo i costi di produzione per unità del 35% rispetto alle soluzioni con stampi a fila singola.

Serie di prodotti

Serie DT-PD-AM1 (motore del compressore CA residenziale)

Precisione di ± 0,004 mm, durata di 900.000 corse, componenti principali del motore da 1-5 HP. Ideale per la produzione in serie di motori per compressori CA residenziali di tipo split e a finestra.

Serie DT-PD-AM2 (motore del compressore CA commerciale)

Precisione di ± 0,006 mm, durata di 750.000 corse, componenti principali del motore da 5-15 HP. Adatto per la produzione di impianti di climatizzazione centralizzati, unità a tetto e motori per compressori CA industriali.

Serie DT-PD-AM-Custom (personalizzata OEM)

Precisione dimensionale su misura (±0,002-0,007 mm), stazioni di stampaggio personalizzate (10-28), compatibile con acciaio al silicio (35W300/50W500). Progettato per la produzione di motori OEM specifici del marchio.

Vantaggi fondamentali

1. Design a doppia fila per un guadagno di efficienza produttiva del 100%.

Due file di stampaggio parallele integrate consentono la produzione simultanea di due componenti del nucleo del motore identici o misti per corsa, raddoppiando la produzione rispetto agli stampi progressivi a fila singola. Il layout ottimizzato dell'annidamento delle strisce di materiale riduce inoltre gli scarti di acciaio al silicio del 18% (dal 22% al 4%), abbassando significativamente i costi delle materie prime, la componente di costo più importante nella produzione dei nuclei del motore.

2. Precisione di livello motoristico per prestazioni magnetiche ottimali

La lavorazione CNC a 5 assi con precisione di posizionamento di ±0,0008 mm e sistemi di misurazione laser integrati garantiscono una tolleranza dimensionale dei componenti di ±0,004 mm, fondamentale per l'uniformità del traferro dello statore/rotore (≤0,008 mm) e l'efficienza energetica del motore (conformità IE3/IE4). La precisione costante elimina i processi di rettifica post-stampaggio, migliorando la resa produttiva al 99,6%.

3. Durata di servizio ultra lunga con materiali ad alta durezza

I componenti principali dello stampo realizzati in DC53 (acciaio per lavorazioni a freddo) e SKD11 (acciaio ad alto tenore di carbonio) con rivestimento TiCN (durezza ≥ 63 HRC) forniscono oltre 900.000 corse di stampaggio, 2,5 volte più lunghe rispetto agli stampi standard (350.000 corse). I serbatoi di grasso sigillati e le boccole di guida autolubrificanti estendono gli intervalli di manutenzione a 220.000 corse (rispetto alle 60.000 degli stampi convenzionali).

4. Compatibilità ad alta velocità e completamente automatizzata

La struttura ottimizzata dello stampo con distribuzione rinforzata delle sollecitazioni supporta lo stampaggio ad alta velocità (70-130 colpi al minuto) e la piena integrazione con i sistemi automatizzati di alimentazione, impilamento e imballaggio del materiale. Il sistema di ispezione visiva integrato rileva bave (≤0,008 mm), deviazioni dimensionali e difetti superficiali in tempo reale, eliminando il controllo di qualità manuale e riducendo il tasso di scarto allo 0,08%.

5. Ottimizzazione dell'acciaio al silicio per l'efficienza energetica dei motori

Il design specializzato del bordo di punzonatura riduce al minimo lo stress del materiale in acciaio al silicio (35W300/50W500) e le bave sui bordi, preservando le proprietà magnetiche dell'acciaio e migliorando l'efficienza energetica del motore del 6-9%. Compatibile con acciaio al silicio a grani orientati (GO) e non a grani orientati (NGO), conforme agli standard globali di efficienza energetica HVAC (SEER ≥22, EER ≥15).

6. Personalizzazione modulare per diverse esigenze del motore

Personalizzazione completa delle stazioni di stampaggio (10-28), compatibilità dei materiali (acciaio al silicio 0,30-0,55 mm), finitura superficiale (Ra ≤0,5μm) e tolleranza dimensionale (±0,002-0,007 mm). Le funzionalità opzionali includono l'intaglio interno allo stampo, la laminazione impilabile e la marcatura laser per la tracciabilità dei componenti, soddisfacendo i requisiti OEM globali dei motori dei compressori CA.

Specifiche tecniche

Scenari applicativi

Lo stampo progressivo a doppia fila di Deaote per il motore del compressore CA è progettato per i produttori globali di componenti HVAC di diversi settori:

● HVAC residenziale: produzione in serie di componenti principali di motori da 1-5 HP per motori di compressori CA di tipo split, a finestra e portatili

● HVAC commerciale: produzione di componenti principali di motori da 5-15 HP per il condizionamento dell'aria centralizzato, unità roof top e motori di compressori per la refrigerazione commerciale

● HVAC industriale: stampaggio personalizzato di componenti principali di motori per impieghi gravosi per refrigeratori industriali, sistemi di raffreddamento di processo e motori di compressori AC marini

● Produzione di motori OEM: soluzioni di stampi personalizzati per OEM di motori di compressori CA a livello mondiale (Panasonic, Hitachi, Daikin, LG, Carrier) per la produzione di componenti specifici del marchio
