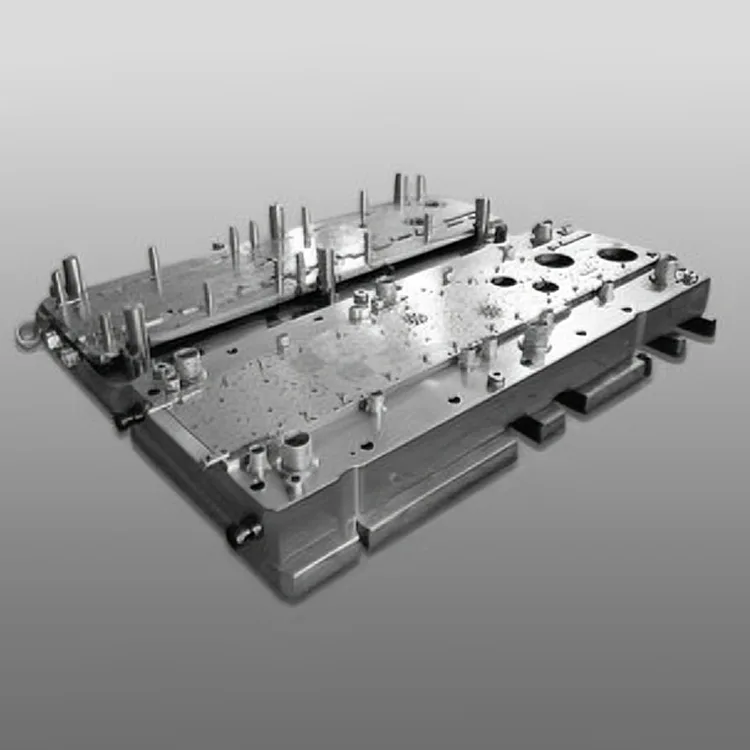

Trafila Progressiva a Doppia Fila per Motore Lavatrice

Progettato per sostituire i tradizionali stampi progressivi a fila singola nelle linee di produzione di elettrodomestici ad alto volume, questo stampo a doppia fila integra 12-20 stazioni di stampaggio in una struttura compatta e rigida, consentendo la produzione simultanea di stampi progressivi a doppia fila per motori di lavatrici, raddoppiando l'efficienza produttiva e mantenendo una tolleranza dimensionale di tipo elettrodomestico (±0,005 mm) fondamentale per il funzionamento silenzioso del motore e l'efficienza energetica.

Basato su oltre 15 anni di esperienza di Deaote nella produzione di stampi di precisione per l'industria degli elettrodomestici, il nostro stampo progressivo a doppia fila per motore per lavatrice è dotato di un'anima in acciaio SKD11/DC53 resistente all'usura con rivestimento TiN (durezza ≥ 62 HRC), garantendo una durata di oltre 800.000 corse di stampaggio (2,3 volte più lunga delle matrici standard) e una precisione costante durante l'intero ciclo di produzione. Il design modulare con inserti di punzonatura a cambio rapido semplifica la manutenzione e riduce i tempi di fermo, rendendolo ideale per linee di produzione di massa 24 ore su 24, 7 giorni su 7, di motori per lavatrici portatili a caricamento dall'alto, a caricamento frontale (0,5-2,0 HP).

Prodotto secondo gli standard di qualità ISO 9001:2015 e IATF 16949, lo stampo progressivo a doppia fila è completamente compatibile con le linee di stampaggio automatizzate ad alta velocità (60-120 colpi al minuto) e presenta sistemi di ispezione visiva integrati nello stampo per il controllo di qualità in tempo reale (tasso di rilevamento dei difetti ≥ 99,9%). Compatibile con tutti i principali marchi di lavatrici (LG, Samsung, Haier, Whirlpool), si integra perfettamente nei sistemi di produzione globali di elettrodomestici, riducendo i costi di produzione per unità del 30% rispetto alle soluzioni con stampi a fila singola.

Serie di prodotti

Serie DT-PD-WM1 (motore per lavatrice a caricamento frontale)

Precisione di ± 0,005 mm, durata di 800.000 corse, componenti principali del motore da 1,0-2,0 HP. Ideale per la produzione in serie di motori BLDC ad alta efficienza per lavatrici a caricamento frontale.

Serie DT-PD-WM2 (motore per lavatrice a caricamento dall'alto)

Precisione di ± 0,007 mm, durata di 700.000 corse, componenti principali del motore da 0,5-1,5 HP. Adatto per la produzione di motori a induzione per lavatrici a carica dall'alto e semiautomatiche.

Serie DT-PD-WM-Custom (personalizzato OEM)

Precisione dimensionale su misura (±0,003-0,008 mm), stazioni di stampaggio personalizzate (8-24), compatibile con acciaio al silicio (35W250/50W400). Progettato per la produzione di motori per lavatrici OEM specifici del marchio.

Vantaggi fondamentali

1. Design a doppia fila per un guadagno di efficienza produttiva del 100%.

Due file di stampaggio parallele integrate consentono la produzione simultanea di due componenti del nucleo del motore identici o misti per corsa, raddoppiando la produzione rispetto agli stampi progressivi a fila singola. Il layout ottimizzato di annidamento delle strisce di materiale riduce inoltre gli scarti di acciaio al silicio del 15% (dal 20% al 5%), abbassando significativamente i costi delle materie prime, la componente di costo più importante nella produzione dei nuclei dei motori delle lavatrici.

2. Precisione di livello elettrodomestico per prestazioni a basso rumore e risparmio energetico

La lavorazione CNC a 5 assi con precisione di posizionamento di ±0,001 mm e sistemi di misurazione laser integrati garantiscono una tolleranza dimensionale dei componenti di ±0,005 mm, fondamentale per l'uniformità del traferro dello statore/rotore (≤0,01 mm) e la riduzione del rumore del motore (≤55 dB) e l'efficienza energetica (conformità IEC 60034). La precisione costante elimina i processi di rettifica post-stampaggio, migliorando la resa produttiva al 99,5%.

3. Durata di servizio ultra lunga con materiali ad alta durezza

I componenti principali dello stampo realizzati in SKD11 (acciaio per lavorazioni a freddo) e DC53 (acciaio ad alta resistenza) con rivestimento TiN (durezza ≥ 62 HRC) forniscono oltre 800.000 corse di stampaggio, 2,3 volte più lunghe rispetto agli stampi standard (350.000 corse). I serbatoi di grasso sigillati e le boccole di guida autolubrificanti estendono gli intervalli di manutenzione a 200.000 corse (rispetto a 50.000 per gli stampi convenzionali).

4. Compatibilità ad alta velocità e completamente automatizzata

La struttura ottimizzata dello stampo con distribuzione rinforzata delle sollecitazioni supporta lo stampaggio ad alta velocità (60-120 colpi al minuto) e la piena integrazione con i sistemi automatizzati di alimentazione, impilamento e imballaggio del materiale. Il sistema di ispezione visiva integrato nello stampo rileva bave (≤0,01 mm), deviazioni dimensionali e difetti superficiali in tempo reale, eliminando il controllo di qualità manuale e riducendo il tasso di scarto allo 0,1%.

5. Ottimizzazione dell'acciaio al silicio per l'efficienza energetica dei motori

Il design specializzato del bordo di punzonatura riduce al minimo lo stress del materiale in acciaio al silicio (35W250/50W400) e le bave sui bordi, preservando le proprietà magnetiche dell'acciaio e migliorando l'efficienza energetica del motore del 5-7%. Compatibile con l'acciaio al silicio a grani orientati (GO) e non a grani orientati (NGO), conforme agli standard globali di efficienza energetica degli elettrodomestici (EU Ecodesign, US ENERGY STAR).

6. Personalizzazione modulare per diverse esigenze di lavatrice

Personalizzazione completa delle stazioni di stampaggio (8-24), compatibilità dei materiali (acciaio al silicio 0,25-0,5 mm), finitura superficiale (Ra ≤0,6μm) e tolleranza dimensionale (±0,003-0,008 mm). Le funzionalità opzionali includono l'intaglio nello stampo, la laminazione impilabile e la marcatura laser per la tracciabilità dei componenti, soddisfacendo i requisiti OEM globali delle lavatrici.

Specifiche tecniche

Precisione dimensionale di ±0,005 mmOltre 800.000 corse Durata utile 2x Efficienza produttivaCompatibile con stampaggio completamente automatizzatoPersonalizzata per tutti i tipi di lavatrice

Scenari applicativi

Lo stampo progressivo a doppia fila per il motore della lavatrice di Deaote è progettato per i produttori globali di elettrodomestici di diversi settori:

● Lavatrici a carica frontale: produzione in serie di componenti principali del motore BLDC da 1,0-2,0 HP per lavatrici a carica frontale ad alta efficienza energetica

● Lavatrici a carica dall'alto: produzione di componenti principali del motore a induzione da 0,5-1,5 HP per lavatrici standard a carica dall'alto e semiautomatiche

● Lavatrici portatili/piccole: stampa personalizzata di componenti principali del mini motore per lavatrici portatili, per camper e da incasso

● Produzione di motori OEM: soluzioni di stampi personalizzati per OEM di lavatrici globali (LG, Samsung, Haier, Whirlpool, Electrolux) per la produzione di motori specifici del marchio
