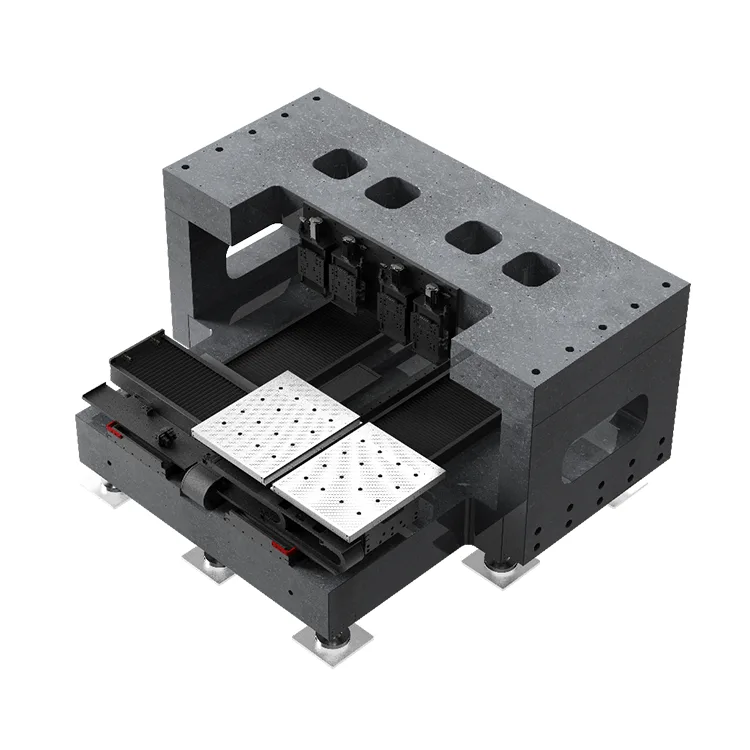

Punzonatura PCB

Progettata appositamente per le esigenze specifiche della punzonatura PCB con laser CO₂, la piattaforma combina capacità di posizionamento a livello di micron con stabilità di movimento ad alta velocità, consentendo un controllo preciso del posizionamento del raggio laser e della profondità di foratura. È compatibile con vari tipi di PCB (PCB rigidi, flessibili, rigido-flessibili) e spessori, supportando forature ad alta precisione e volumi elevati per l'elettronica di consumo, l'elettronica automobilistica, il controllo industriale e la produzione di PCB aerospaziale. La nostra soluzione aiuta i produttori di PCB a migliorare la resa di foratura, ridurre i tempi di ciclo e soddisfare i requisiti di miniaturizzazione dei moderni componenti elettronici.

Costruita grazie a decenni di esperienza di Suzhou Deaote in stampi di precisione e componenti di movimento, la piattaforma presenta una struttura a basse vibrazioni e termicamente stabile che riduce al minimo la deviazione della perforazione causata dalle vibrazioni meccaniche o dalla deriva della temperatura. Il suo design modulare consente una facile integrazione con le apparecchiature di perforazione laser a CO₂ esistenti, fornendo un percorso di aggiornamento economicamente vantaggioso per le linee di produzione di punzonatura di PCB che cercano maggiore precisione e produttività.

Vantaggi fondamentali

1. Precisione di perforazione a livello di micron

Dotata di feedback ad anello chiuso dell'encoder lineare ad alta risoluzione (risoluzione 0,1μm) e azionamento diretto del motore lineare dell'asse XY, la piattaforma raggiunge una precisione di posizionamento ripetibile di ±1μm e una precisione di posizionamento assoluta di ±2μm. Ciò garantisce un posizionamento coerente del foro (deviazione della posizione del foro ≤±3μm) e un controllo preciso del diametro del foro (diametro minimo del foro praticabile: 50μm), eliminando bave, pareti irregolari del foro e offset di posizione, fondamentali per la punzonatura di PCB ad alta densità.

2. Elaborazione ad alta velocità e ad alta efficienza

Gli algoritmi di controllo del movimento ottimizzati e il sistema di binari di guida ad alta rigidità consentono una velocità di movimento massima di 2 m/s e un'accelerazione di 1,2 G, supportando cicli di foratura ad alta frequenza (fino a 100 fori/secondo per micro-vie). La risposta rapida della piattaforma e il breve tempo di assestamento riducono i tempi di movimento non produttivi, aumentando significativamente la produttività di perforazione dei PCB mantenendo una qualità costante dei fori durante i cicli di produzione ad alto volume.

3. Struttura termicamente stabile e con poche vibrazioni

Costruita con una base in granito (coefficiente di dilatazione termica estremamente basso) e un design antivibrante, la piattaforma riduce al minimo la deriva posizionale causata dai cambiamenti di temperatura (≤0,5μm/℃) e dalle vibrazioni meccaniche. Questa stabilità garantisce profondità e diametro del foro uniformi sull'intero pannello PCB, anche durante il funzionamento continuo prolungato, essenziale per mantenere una qualità costante nella produzione di massa di punzonatura PCB.

4. Compatibilità e personalizzazione del tipo PCB

La piattaforma supporta la foratura per tutti i comuni tipi di PCB, inclusi PCB rigidi FR-4, PI flessibili, rigidi-flessibili e con nucleo metallico, con area di lavoro regolabile (da 300×300 mm a 1200×800 mm) per adattarsi a pannelli PCB di diverse dimensioni. Suzhou Deoute offre soluzioni personalizzate per requisiti di foratura specifici, tra cui la corsa regolabile dell'asse Z per il controllo della profondità dei fori ciechi, sistemi di bloccaggio a vuoto personalizzati e integrazione perfetta con il software di controllo laser.

5. Manutenzione ridotta e lunga durata

L'azionamento del motore lineare senza contatto elimina l'usura meccanica e il gioco, riducendo la frequenza di manutenzione e prolungando la durata (MTBF ≥ 20.000 ore). La protezione IP65 protegge dalla contaminazione da polvere e refrigerante negli ambienti di produzione di punzonatura di PCB, mentre il monitoraggio integrato della temperatura e la compensazione automatica garantiscono affidabilità operativa a lungo termine con tempi di inattività minimi.

Specifiche tecniche

Scenari applicativi

Progettata esclusivamente per la foratura laser a CO₂ nella produzione di punzonatura di PCB, la nostra piattaforma è ampiamente utilizzata nelle seguenti applicazioni di foratura ad alta precisione:

● PCB rigidi: foratura di fori passanti e ciechi per elettronica di consumo (smartphone, laptop), PCB automobilistici e schede di controllo industriali

● PCB flessibili e rigidi-flessibili: foratura micro-via per dispositivi indossabili, elettronica medica e circuiti flessibili aerospaziali

● PCB HDI (High-Density Interconnect): foratura micro-via ultrafine (diametro 50-200μm) per dispositivi elettronici ad alte prestazioni

● PCB con nucleo metallico: termici tramite foratura per illuminazione a LED, elettronica di potenza e moduli di potenza per autoveicoli
