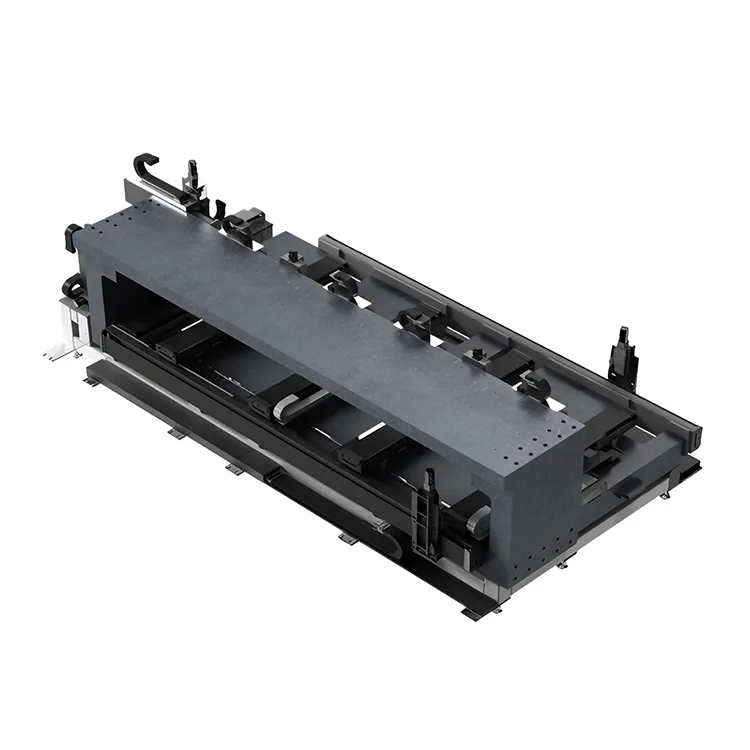

Piattaforma di movimento di precisione multiasse
Suzhou Deaote Precision Mold Co., Ltd., con sede nel distretto di Wuzhong della città di Suzhou, provincia di Jiangsu, è un produttore leader di piattaforme di movimento di precisione multiasse ad alta precisione progettate per l'automazione industriale, la produzione di semiconduttori, la produzione di dispositivi medici e applicazioni di misurazione di precisione. Con oltre 18 anni di esperienza nella lavorazione meccanica di precisione e nell'integrazione di sistemi di controllo del movimento, siamo specializzati in piattaforme di movimento personalizzate a 2 assi (XY), 3 assi (XYZ), 4 assi (XYZR), 5 assi e 6 assi che offrono precisione di posizionamento inferiore al micron e prestazioni dinamiche eccezionali.
La nostra piattaforma di movimento di precisione multiasse integra basi in lega di alluminio o granito ad alta rigidità, guide lineari di precisione, servomotori ad alte prestazioni ed encoder ottici assoluti per ottenere una precisione di posizionamento di ± 0,5 µm e una ripetibilità di ± 0,1 µm. Progettate per il funzionamento continuo 24 ore su 24, 7 giorni su 7 in ambienti industriali, le nostre piattaforme di movimento sono caratterizzate da design modulare, facile integrazione e algoritmi avanzati di controllo del movimento per garantire un posizionamento preciso e affidabile per le applicazioni di automazione più esigenti.
● Fasi di movimento personalizzate a 2-6 assi progettate in base ai vostri esatti requisiti applicativi e alle specifiche CAD
● Precisione di posizionamento inferiore al micron (±0,5 µm) con ripetibilità a livello nanometrico (±0,1 µm) per applicazioni critiche di precisione
● Design modulare con componenti intercambiabili per una facile personalizzazione e manutenzione
● Algoritmi avanzati di controllo del movimento con tecnologia antivibrazione per un posizionamento ultrastabile
● Produzione certificata ISO 9001:2015 con pieno controllo di qualità e tracciabilità
Caratteristiche principali e vantaggi principali
Design meccanico ad alta rigidità
La nostra piattaforma di movimento di precisione multiasse presenta basi in lega di alluminio ad alta resistenza (6061-T6) o granito per un'eccezionale rigidità strutturale e una deformazione termica minima. Il design modulare consente una facile configurazione di sistemi a 2-6 assi, mentre i componenti lavorati con precisione garantiscono parallelismo e perpendicolarità entro 5 secondi d'arco per una precisione di movimento ottimale.
Sistema avanzato di controllo del movimento
Integrati con servomotori ad alte prestazioni, viti a ricircolo di sfere di precisione o motori lineari ed encoder ottici assoluti (risoluzione di 1 nm), i nostri tavoli multiasse offrono un movimento fluido e preciso con una precisione inferiore al micron. Il software proprietario di controllo del movimento include algoritmi di ottimizzazione del percorso, soppressione delle vibrazioni e compensazione degli errori in tempo reale.
Affidabilità di livello industriale
Ogni piattaforma di movimento di precisione multiasse è costruita per il funzionamento 24 ore su 24, 7 giorni su 7 in ambienti industriali con grado di protezione IP65, guide lineari sigillate e componenti resistenti alle alte temperature. Il design robusto garantisce un MTBF (Mean Time Between Failures) di oltre 20.000 ore, con requisiti di manutenzione minimi.
Specifiche tecniche
|
Modello di scena di movimento |
Configurazione dell'asse |
Specifiche prestazionali |
|
DT-M200 (2 assi XY) |
X/Y lineare |
Precisione ±0,5 µm, ripetibilità ±0,1 µm, velocità 1000 mm/s, accelerazione 10 m/s² |
|
DT-M300 (3 assi XYZ) |
X/Y/Z Lineare |
Precisione di ±0,8 µm, ripetibilità di ±0,2 µm, velocità di 800 mm/s, accelerazione di 8 m/s² |
|
DT-M400 (XYZR a 4 assi) |
X/Y/Z lineare + R rotazionale |
Precisione di ±1,0 µm, ripetibilità di ±0,3 µm, velocità di 600 mm/s, accelerazione di 6 m/s² |
|
DT-M600 (6 assi) |
X/Y/Z lineare + Rx/Ry/Rz rotazionale |
Precisione ±1,5 µm, ripetibilità ±0,5 µm, velocità 400 mm/s, accelerazione 4 m/s² |
|
DT-M-Personalizzato (Personalizzato) |
Configurazione assi personalizzata |
Precisione/ripetibilità su misura, velocità/accelerazione personalizzata, opzioni di montaggio specializzate |
Specifiche meccaniche
● Materiale base: lega di alluminio 6061-T6/granito nero (00级)
● Sistema di guida: guide a rulli lineari di precisione/cuscinetti ad aria
● Sistema di azionamento: servomotori con viti a ricircolo di sfere/motori lineari
● Feedback: encoder ottici assoluti (risoluzione 1 nm)
● Grado di protezione: standard IP65 (IP67 opzionale)
Specifiche ambientali e operative
● Temperatura operativa: 0-40°C (compensazione della temperatura opzionale)
● Umidità: 10-90% RH (senza condensa)
● Isolamento delle vibrazioni: opzioni di controllo delle vibrazioni passivo/attivo
● Alimentazione: 200-240 V CA, 50/60 Hz, monofase/trifase
● Interfaccia di controllo: EtherCAT / Modbus / TCP/IP / Analogica
Applicazioni di palcoscenici di movimento multiasse
Automazione industriale
Automazione industriale e robotica
● Sistemi pick-and-place di precisione per l'assemblaggio di componenti elettronici
● Sistemi automatizzati di test e ispezione per componenti automobilistici
● Sistemi di posizionamento di macchine utensili CNC con sincronizzazione multiasse
● Posizionamento robotizzato dell'effettore finale del braccio con controllo di precisione a 6 assi
Produzione di semiconduttori
Semiconduttori ed elettronica
● Sistemi di movimentazione e posizionamento dei wafer per la fabbricazione di semiconduttori
● Ispezione e test PCB con posizionamento di precisione multiasse
● Confezionamento e incollaggio di chip LED con precisione inferiore al micron
● Sistemi di allineamento e giunzione delle fibre ottiche
Medico e scientifico
Dispositivi medici e ricerca scientifica
● Produzione e assemblaggio di dispositivi medici con posizionamento ad alta precisione
● Sistemi di imaging biomedico con posizionamento del campione multiasse
● Apparecchiatura per chirurgia laser con controllo del movimento a 6 assi
● Attrezzature di ricerca scientifica per test e caratterizzazione dei materiali
Tag caldi: Cina Produttore, fornitore, fabbrica di piattaforme di movimento di precisione multiasse
