Test su wafer da 6 o 8 pollici

Il test sui wafer da 6 o 8 pollici di Deaote è progettato per soddisfare i severi requisiti dei test a livello di wafer, tra cui precisione di posizionamento inferiore al micron, controllo stabile della forza di contatto e compatibilità con diversi tipi di wafer. Questa stazione di sonda integra sistemi avanzati di controllo del movimento, tecnologia di mandrino a vuoto e design antivibrante per fornire prestazioni affidabili e ripetibili per la caratterizzazione elettrica, test parametrici e test di affidabilità dei wafer semiconduttori.

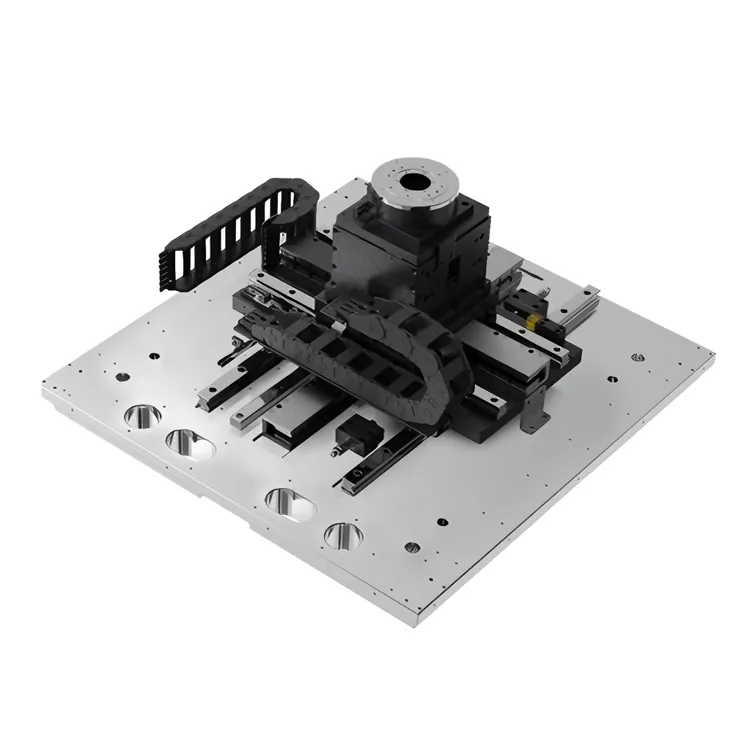

Realizzata grazie all'esperienza decennale di Deaote nella produzione di stampi di precisione e componenti in movimento, la stazione per sonde per test wafer da 6 o 8 pollici presenta una base in granito rigida e termicamente stabile e uno stadio XY ultra preciso, garantendo un allineamento a livello di micron tra le schede sonda e le matrici dei wafer. È compatibile con un'ampia gamma di schede sonda (verticali, a sbalzo, MEMS) e apparecchiature di test (sistemi ATE, analizzatori parametrici), rendendolo adatto sia per ricerca e sviluppo che per test di produzione in grandi volumi di chip logici, chip di memoria, semiconduttori di potenza e dispositivi optoelettronici.

Il design modulare della stazione sonda per test wafer da 6 o 8 pollici consente una facile personalizzazione per soddisfare requisiti di test specifici, comprese opzioni di mandrino a temperatura controllata (da -40 ℃ a 150 ℃) per test ad alta/bassa temperatura, gestione automatizzata dei wafer per produzione ad alta produttività e integrazione perfetta con i sistemi di acquisizione dati. La nostra soluzione aiuta i produttori di semiconduttori e i laboratori di test a migliorare l'accuratezza dei test, a ridurre i tassi di falsi guasti e a migliorare l'efficienza complessiva dei test.

Vantaggi fondamentali

1. Precisione di posizionamento inferiore al micron

Dotata di feedback ad anello chiuso con encoder lineare ad alta risoluzione (risoluzione 0,05μm) e stadio XY con cuscinetto d'aria, la stazione della sonda raggiunge una precisione di posizionamento ripetuto di ±0,5μm e una precisione di posizionamento assoluto di ±1μm per l'allineamento del wafer. Ciò garantisce un contatto preciso tra gli aghi della sonda e i cuscinetti del wafer (precisione di contatto ≤1μm), eliminando errori di test indotti dal disallineamento e garantendo risultati affidabili di caratterizzazione elettrica.

2. Controllo stabile della forza di contatto

L'azionamento in ceramica piezoelettrico integrato e il sistema di rilevamento della forza consentono un controllo preciso della forza di contatto della sonda (da 0,1 ga 50 g per ago), con distribuzione uniforme della forza sulla scheda della sonda. Ciò previene danni al pad del wafer (graffi, delaminazione) e garantisce una resistenza di contatto elettrico costante, fondamentale per le applicazioni di test dei wafer a bassa potenza e ad alta frequenza.

3. Design termicamente stabile e antivibrante

Costruita con una base in granito naturale (coefficiente di espansione termica estremamente basso ≤0,5×10⁻⁶/℃) e un sistema antivibrante attivo, la stazione della sonda riduce al minimo la deriva posizionale causata dalle fluttuazioni di temperatura e dalle vibrazioni esterne. Il mandrino a temperatura stabilizzata (stabilità della temperatura ±0,1℃) garantisce inoltre condizioni di test coerenti, essenziali per test parametrici ad alta precisione dei semiconduttori.

4. Compatibilità e flessibilità del wafer da 6/8 pollici

La stazione della sonda per test wafer da 6 o 8 pollici supporta il passaggio continuo tra le dimensioni del wafer da 6 pollici e 8 pollici con mandrino a vuoto regolabile e guide di allineamento del wafer, senza necessità di sostituzione di dispositivi personalizzati. È compatibile con vari tipi di wafer (silicio, GaAs, SiC, GaN) e spessori (da 100μm a 775μm), adattandosi alle diverse esigenze di test dei semiconduttori (logica, memoria, dispositivi di potenza, optoelettronica).

5. Elevata produttività e facilità d'uso

Gli algoritmi di controllo del movimento ottimizzati consentono un rapido movimento dello stadio wafer (velocità massima 100 mm/s) e un rapido posizionamento da stampo a stampo (tempo di assestamento ≤ 50 ms), supportando test ad alta produttività (fino a 2000 stampi all'ora). L'intuitivo HMI touchscreen e il software compatibile (interfacce GPIB, USB, Ethernet) consentono una facile integrazione con i sistemi ATE e flussi di lavoro di test automatizzati, riducendo i tempi di formazione degli operatori e gli errori umani.

6. Manutenzione ridotta e lunga durata

Lo stadio con cuscinetti ad aria e i meccanismi di azionamento senza contatto eliminano l'usura meccanica, riducendo la frequenza di manutenzione e prolungando la durata (MTBF ≥ 30.000 ore). Il design chiuso con sistema di filtraggio HEPA previene la contaminazione da polvere di wafer e schede sonda, mentre il grado di protezione IP54 garantisce un funzionamento affidabile in ambienti cleanroom (Classe 1000/100).

Specifiche tecniche

Scenari applicativi

Progettata esclusivamente per il test su wafer da 6/8 pollici, la nostra stazione sonda è ampiamente utilizzata nelle seguenti applicazioni di test sui semiconduttori:

● Test parametrici: caratterizzazione DC/AC di chip logici, chip di memoria (DRAM, NAND) e semiconduttori di potenza (MOSFET, IGBT)

● Test di affidabilità: cicli ad alta/bassa temperatura, test di burn-in e test di durata dei dispositivi a semiconduttore

● Test di dispositivi optoelettronici: test di diodi laser (LD), fotodiodi (PD) e LED a livello di wafer

● Test di semiconduttori composti: test di wafer GaAs, SiC e GaN per dispositivi RF e di potenza

● Ricerca e sviluppo e produzione in piccoli lotti: prototipazione e test di convalida di nuovi progetti di semiconduttori
