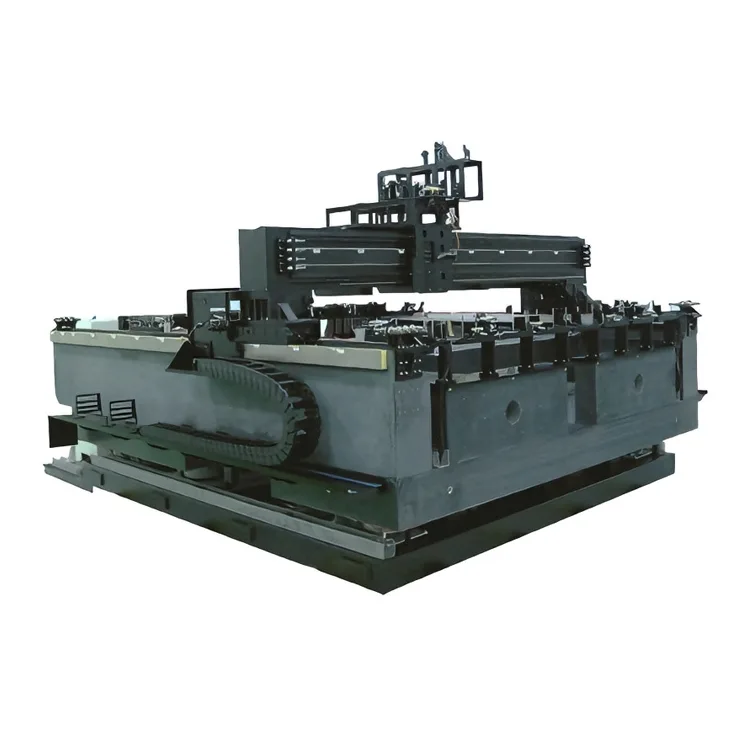

Rilevamento e riparazione LCD 10,5G

Basato sugli oltre 15 anni di esperienza di Deaote nella produzione di stampi di precisione e componenti di movimento su larga scala, il design a doppia unità elimina la deformazione della coppia su un asse singolo e garantisce un movimento uniforme sull'intera superficie di rilevamento e riparazione LCD 10,5G (3,37 m × 2,94 m). La piattaforma è dotata di una base in granito stabilizzata termicamente e di un sistema antivibrante attivo, che mantiene la precisione di posizionamento (ripetibilità di ±2μm) anche durante il funzionamento continuo 24 ore su 24, 7 giorni su 7 in ambienti cleanroom LCD (Classe 1000). Compatibile con sistemi di ispezione ottica automatizzata (AOI), strumenti di riparazione laser e robot di riparazione guidati dalla visione, consente un'integrazione perfetta nelle linee di produzione LCD 10,5G per migliorare la resa dei pannelli e ridurre i tassi di scarto.

Ottimizzato sia per i flussi di lavoro di ispezione che di riparazione, il rilevamento e la riparazione di LCD da 10,5 G supportano intervalli di corsa personalizzabili (asse X: fino a 4.000 mm, asse Y: fino a 3.500 mm) e prestazioni dinamiche elevate (velocità massima: 1,2 m/s, accelerazione: 0,8 G) per soddisfare i requisiti di produttività della produzione di massa di LCD. Il suo design modulare consente soluzioni su misura, inclusi i moduli di sollevamento dell'asse Z per il posizionamento degli strumenti di riparazione e la rotazione dell'asse Theta (precisione di ± 0,005°) per l'allineamento del pannello, rendendolo il nucleo di movimento ideale per i produttori di pannelli LCD 10,5G che cercano di migliorare il controllo di qualità e ridurre i costi di produzione.

Vantaggi fondamentali

1. Architettura a doppia unità per stabilità di grandi dimensioni 10,5G

Dotata di azionamenti a doppio motore lineare simmetrico sugli assi X/Y, la piattaforma elimina la distorsione del movimento e la deformazione della coppia comuni nei sistemi di movimento di grandi dimensioni a azionamento singolo. Ciò garantisce velocità e posizionamento uniformi sull'intero rilevamento e riparazione degli LCD da 10,5 G con controllo della planarità ≤5μm/m, fondamentale per un rilevamento coerente dei difetti e una riparazione dei pixel su substrati di display di grandi dimensioni.

2. Precisione a livello di micron per l'ispezione/riparazione dello schermo LCD

Gli encoder lineari integrati ad alta risoluzione (risoluzione 0,1μm) e gli algoritmi di compensazione della posizione in tempo reale offrono una precisione di posizionamento ripetibile di ±2μm e una precisione assoluta di ±5μm per gli assi X/Y. Ciò consente di individuare con precisione i difetti sub-pixel (dimensioni ≤5μm) nel rilevamento e nella riparazione di LCD 10,5G, riducendo i tassi di rilevamento errato e garantendo una riparazione affidabile dei pixel (pixel morti, punto luminoso, correzione dei difetti di linea) con zero danni ai pixel adiacenti.

3. Prestazioni per impieghi gravosi e ad alta velocità

Progettata per gestire carichi pesanti (≤500 kg), compresi strumenti di rilevamento e riparazione LCD da 10,5 G, la piattaforma raggiunge una velocità di movimento massima di 1,2 m/s e un'accelerazione di 0,8 G, bilanciando un'elevata produttività (fino a 60 pannelli all'ora) con la stabilità necessaria per lavori di riparazione di precisione. Il design della guida con cuscinetti ad aria elimina l'attrito meccanico, garantendo un movimento fluido e prolungando la durata operativa (MTBF ≥ 25.000 ore).

4. Design termicamente stabile e antivibrante

Costruita con una base in granito naturale (coefficiente di dilatazione termica ≤0,5×10⁻⁶/℃) e un sistema di isolamento attivo dalle vibrazioni, la piattaforma riduce al minimo la deriva posizionale causata dalle fluttuazioni di temperatura (≤0,3μm/℃) e dalle vibrazioni esterne della fabbrica. Questa stabilità garantisce una qualità costante di ispezione/riparazione durante cicli di produzione estesi, un requisito fondamentale per la produzione di LCD 10,5G ad alto rendimento.

5. Integrazione perfetta con i sistemi di produzione LCD

Compatibile con i protocolli di comunicazione standard del settore (EtherCAT, PROFINET, Modbus TCP) e i sistemi MES di fabbrica LCD, la piattaforma si integra perfettamente con apparecchiature AOI, strumenti di riparazione laser e sistemi di movimentazione automatizzata dei materiali (AMHS). Suzhou Deoute offre la completa personalizzazione delle interfacce di controllo e dei profili di movimento per adattarsi ai flussi di lavoro esistenti della linea di produzione LCD 10,5G, riducendo i tempi di integrazione e i tempi di inattività.

6. Design per camere bianche e di facile manutenzione

Progettata per il funzionamento in camere bianche LCD di Classe 1000, la piattaforma è dotata di involucri di motori lineari sigillati e circolazione dell'aria con filtro HEPA per prevenire la generazione di particelle (emissione di particelle ≤0,1μm). I componenti dei cuscinetti ad aria esenti da lubrificazione e la struttura modulare riducono i requisiti di manutenzione, con parti a cambio rapido disponibili per l'assistenza in loco, riducendo al minimo i tempi di fermo della produzione per le linee di produzione LCD 24 ore su 24, 7 giorni su 7.

Specifiche tecniche

Scenari applicativi

Progettata per il rilevamento e la riparazione di LCD da 10,5 G, la nostra piattaforma di movimento a doppia unità è ampiamente utilizzata nei seguenti processi ad alta precisione:

● Ispezione ottica LCD 10,5G: ispezione ottica automatizzata (AOI) di difetti dei pixel, allineamento del polarizzatore e planarità del substrato di vetro per pannelli TV di grandi dimensioni

● Riparazione pixel LCD: riparazione laser di pixel morti, punti luminosi e difetti di linea nei pannelli LCD da 10,5 G (compatibile con la correzione del bonding COG/FOG)

● Rifilatura dei bordi dei pannelli: rifilatura di precisione del materiale di vetro/substrato in eccesso per pannelli LCD da 10,5 G per soddisfare le specifiche delle dimensioni finali

● Allineamento del modulo di retroilluminazione: posizionamento ad alta precisione delle unità di retroilluminazione (BLU) e degli array di LED per l'assemblaggio di pannelli LCD di grandi dimensioni

● Verifica del controllo qualità: ispezione post-riparazione e convalida dei pannelli LCD 10,5G per garantire la conformità agli standard di qualità del settore
