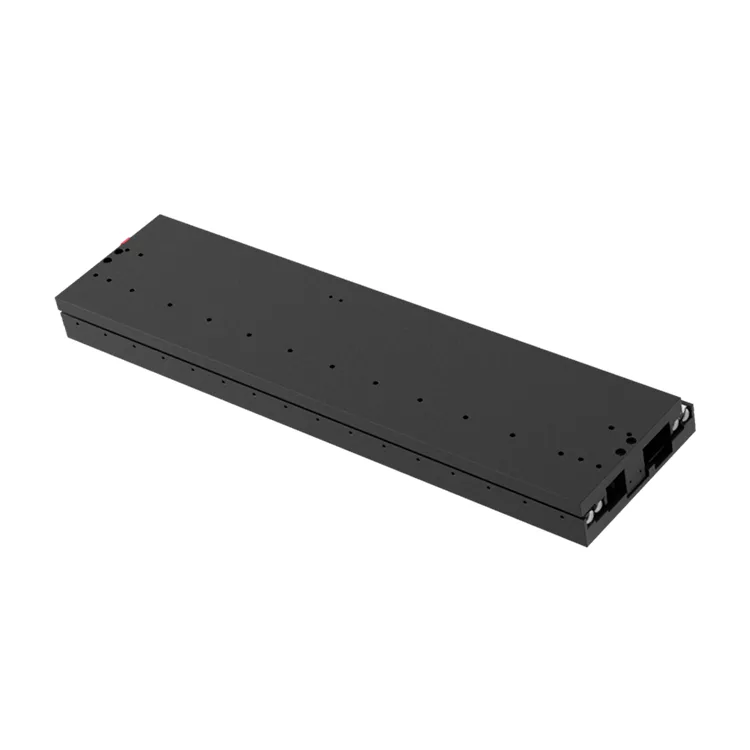

Modulo ultrasottile a bassa tensione

Il modulo ultrasottile a bassa tensione è progettato per affrontare le sfide degli ambienti di installazione ristretti, inclusi dispositivi medici portatili, elettronica di consumo e apparecchiature di automazione compatte. Questo modulo presenta un profilo ultrasottile (spessore 10-15 mm), funzionamento a bassa tensione a 12/24 V CC e struttura leggera in lega di alluminio (≤0,8 kg/m) senza compromettere la precisione o la durata.

Basato su oltre 15 anni di esperienza di Deaote nei componenti di movimento di precisione, il modulo ultrasottile a bassa tensione integra azionamenti con micro viti a ricircolo di sfere, motori CC senza spazzole ad alta efficienza e guide lineari autolubrificanti per fornire prestazioni affidabili nei sistemi alimentati a batteria o a bassa tensione. Con range di corsa personalizzabili (da 50 mm a 1.000 mm), capacità di carico (da 1 kg a 50 kg) e basso consumo energetico (≤5 W a pieno carico), è ottimizzato per applicazioni in cui lo spazio, il peso e l'efficienza energetica sono fondamentali, dalle apparecchiature diagnostiche mediche ai dispositivi di automazione domestica intelligenti.

Prodotto secondo gli standard di qualità ISO 9001:2015, il modulo a bassa tensione è dotato di resistenza alla polvere/acqua IP54, trattamento superficiale anticorrosione e funzionamento silenzioso (≤45 dB) per soddisfare i severi requisiti delle industrie dei dispositivi medici e di consumo. Compatibile con i sistemi di controllo standard a bassa tensione (PWM, PLC, Arduino/Raspberry Pi), consente un'integrazione perfetta in progetti di apparecchiature compatte, riducendo le dimensioni complessive del prodotto e il consumo energetico mantenendo una precisione di livello industriale (precisione di posizionamento ripetuto di ± 0,05 mm).

Serie di prodotti

Serie DT-UT10 (profilo da 10 mm)

Spessore ultrasottile di 10 mm per vincoli di spazio estremi, funzionamento a 12 V CC, capacità di carico fino a 10 kg. Ideale per dispositivi medici indossabili, elettronica di consumo compatta e sistemi di microautomazione.

Serie DT-UT15 (profilo da 15 mm)

Profilo sottile e bilanciato (15 mm) con capacità di carico migliorata (fino a 50 kg), funzionamento a 24 V CC. Adatto per apparecchiature diagnostiche portatili, mobili intelligenti e automazione industriale compatta.

Serie DT-UT-LB (alimentata a batteria)

Ottimizzato per il funzionamento a batteria (8-36 V CC), consumo energetico estremamente basso (standby ≤3 W), con modalità di risparmio energetico integrata. Perfetto per dispositivi wireless/portatili (ad esempio, scanner medici mobili, apparecchiature di monitoraggio esterno).

Vantaggi fondamentali

1. Design ultrasottile e leggero

Lo spessore del profilo è di soli 10 mm (serie DT-UT10) e il peso ≤ 0,8 kg al metro, consentendo l'integrazione in apparecchiature ultracompatte dove i moduli lineari tradizionali non possono adattarsi. Il telaio in lega di alluminio ad alta resistenza garantisce rigidità strutturale riducendo al minimo il peso complessivo del prodotto (30% più leggero rispetto ai moduli sottili convenzionali).

2. Funzionamento a bassa tensione ed efficienza energetica

Il funzionamento a bassa tensione a 12/24 V CC elimina la necessità di alimentatori ad alta tensione, riducendo i rischi per la sicurezza e i problemi di compatibilità con i sistemi alimentati a batteria. Il consumo energetico estremamente basso (≤5 W a pieno carico, ≤0,5 W in standby) prolunga la durata della batteria fino al 40% rispetto ai moduli lineari standard, fondamentali per i dispositivi portatili/wireless.

3. Precisione e affidabilità in forma compatta

La vite a ricircolo di sfere di microprecisione e il feedback a circuito chiuso offrono una precisione di posizionamento ripetuta di ± 0,05 mm, soddisfacendo i requisiti di precisione di livello industriale in un fattore di forma sottile. Le guide autolubrificanti e il design sigillato garantiscono un funzionamento esente da manutenzione per ≥10.000 cicli in ambienti difficili.

4. Funzionamento silenzioso e favorevole al consumatore

Il design meccanico ottimizzato e i componenti di smorzamento del rumore riducono il rumore di funzionamento a ≤45 dB (più silenzioso di una biblioteca), rendendolo adatto per l'elettronica di consumo, i dispositivi medici e i sistemi di automazione interna dove il rumore è un fattore critico.

5. Integrazione e personalizzazione facili

I fori di montaggio standardizzati e l'ingombro compatto consentono la sostituzione immediata dei sistemi di movimento miniaturizzati esistenti. Le gamme di corsa personalizzabili (da 50 mm a 1.000 mm), i limiti di corsa e le interfacce di controllo (PWM, analogiche, digitali) soddisfano i requisiti di progettazione specifici delle apparecchiature senza costi di progettazione aggiuntivi.

6. Durabilità di livello industriale per applicazioni di consumo

La resistenza IP54 alla polvere e all'acqua, l'intervallo di temperature operative (da -20 ℃ a 70 ℃) e l'anodizzazione dura anticorrosione garantiscono prestazioni affidabili in diversi ambienti, dalle camere bianche mediche agli ambienti industriali esterni. MTBF ≥15.000 ore in funzionamento standard, conforme agli standard di durabilità industriale per i prodotti di consumo.

Specifiche tecniche

Spessore profilo ≤15 mm Bassa tensione 12/24 V CC ≤5 W Potenza

Consumo Precisione di ripetizione ± 0,05 mm Leggero (≤ 0,8 kg/m)

Scenari applicativi

I moduli ultrasottili a bassa tensione di Deaote sono progettati per applicazioni a basso consumo e con vincoli di spazio nei settori consumer, medico e industriale:

● Dispositivi medici: apparecchiature diagnostiche portatili (scanner a ultrasuoni), dispositivi medici indossabili, sistemi di somministrazione di farmaci, microautomazione di laboratorio

● Elettronica di consumo: automazione domestica intelligente (attuatori lineari compatti per mobili intelligenti), dispositivi indossabili, robotica miniaturizzata, apparecchiature VR/AR

● Automazione industriale: sistemi pick-and-place compatti, apparecchiature di microassemblaggio, strumenti di ispezione su piccola scala, robot mobili alimentati a batteria

● Settore automobilistico e aerospaziale: sistemi di movimento compatti a bordo veicolo (regolazione del sedile, infotainment), strumentazione aerospaziale leggera, posizionamento del carico utile dei droni

● Dispositivi IoT e wireless: apparecchiature di monitoraggio remoto alimentate a batteria, posizionamento di sensori esterni, dispositivi IoT industriali wireless

A proposito di Deaote

I nostri moduli ultrasottili a bassa tensione sono sviluppati nel nostro laboratorio di ricerca e sviluppo dedicato al micromovimento, sfruttando tecnologie avanzate di microlavorazione CNC e assemblaggio di precisione per ottenere profili sottili leader del settore senza sacrificare le prestazioni. Forniamo servizi di personalizzazione end-to-end, dalla progettazione e prototipazione dei moduli alla produzione di massa e al supporto tecnico globale, garantendo che le nostre soluzioni soddisfino i requisiti di miniaturizzazione unici dei nostri clienti internazionali.

Impegnata a "Precisione in miniatura, Efficienza in movimento", Deaote investe il 18% del fatturato annuo in ricerca e sviluppo per sviluppare soluzioni di movimento a bassa tensione di prossima generazione. Il nostro impianto di produzione certificato ISO 9001:2015 e la nostra rete di assistenza globale garantiscono tempi di risposta rapidi (≤48 ore) e supporto tecnico locale, rendendoci un partner fidato per i produttori di apparecchiature compatte ed efficienti dal punto di vista energetico in tutto il mondo.
