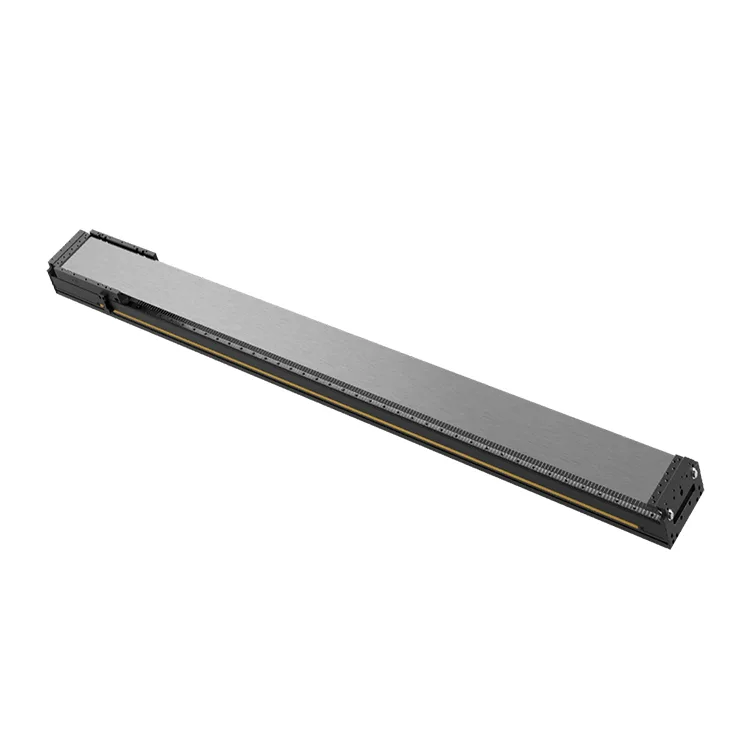

Modulo motore lineare a corsa lunga

Progettato per risolvere i limiti dei tradizionali moduli con vite a ricircolo di sfere in scenari di corsa lunga, tra cui la gestione di wafer semiconduttori, la produzione di pannelli LCD/OLED e l'elaborazione laser di grande formato, questo modulo motore lineare a corsa lunga è dotato di un azionamento del motore lineare senza attrito, telaio rigido in lega di alluminio ed encoder lineare ad alta risoluzione per fornire precisione inferiore al micron su lunghezze di corsa da 1 a 6 m.

Basati sugli oltre 15 anni di esperienza di Deaote nella produzione di componenti di movimento di precisione, i nostri moduli motore lineare a corsa lunga eliminano le perdite di trasmissione meccanica (gioco zero, usura zero) e consentono il funzionamento continuo ad alta velocità (fino a 5 m/s) con vibrazioni minime (≤0,1 g). Il design modulare supporta lunghezze di corsa personalizzate (da 1 a 6 m) e capacità di carico (da 50 kg a 500 kg), rendendolo ideale per sistemi di automazione ad alta produttività come linee di ispezione LCD da 10,5 G, rivestimento di elettrodi di batterie di grandi dimensioni e movimentazione di materiali pesanti nella produzione automobilistica.

Prodotto secondo gli standard di qualità ISO 9001:2015, il modulo motore lineare a corsa lunga è dotato di resistenza alla polvere/acqua IP65, componenti a temperatura stabilizzata e un sistema di gestione dei cavi sigillato per garantire prestazioni affidabili in ambienti industriali difficili. Compatibile con i controller di movimento standard del settore (Siemens, Mitsubishi, Beckhoff) e i protocolli di comunicazione (EtherCAT, Modbus), consente un'integrazione perfetta in linee di produzione automatizzate su larga scala, riducendo i tempi di fermo e migliorando l'efficienza complessiva delle apparecchiature (OEE) fino al 30% rispetto ai tradizionali sistemi di movimento a corsa lunga.

Serie di prodotti

Serie DT-LM-LS1 (corsa 1-3M)

Corsa lunga di medio raggio (1-3 m) ottimizzata per applicazioni di precisione (precisione di ripetizione di ± 1 μm), velocità massima 2 m/s, capacità di carico fino a 200 kg. Ideale per la gestione di wafer semiconduttori e la produzione di LCD di piccolo formato.

Serie DT-LM-LS2 (corsa 3-6M)

Corsa lunga estesa (3-6 m) per automazione su larga scala, velocità massima 5 m/s, capacità di carico fino a 500 kg. Adatto per l'ispezione LCD 10,5G, il taglio laser di grandi aree e l'assemblaggio di carrozzerie automobilistiche.

Serie DT-LM-LS-HD (per impieghi gravosi)

Modulo a corsa lunga per impieghi gravosi (corsa da 1 a 4 m), capacità di carico fino a 800 kg, precisione di ripetizione di ± 2 μm. Progettato per la movimentazione di materiali pesanti, la stampa 3D su larga scala e la lavorazione di componenti aerospaziali.

Vantaggi fondamentali

1. Portata di corsa estesa con precisione senza compromessi

Lunghezze della corsa da 1 m a 6 m con precisione di posizionamento ripetuta di ± 1 μm (DT-LM-LS1) e ± 2 μm per i modelli per carichi pesanti, ottenendo una precisione di livello industriale anche alla massima lunghezza della corsa. Gli encoder lineari ad alta risoluzione (risoluzione 1 nm) e lo smorzamento attivo delle vibrazioni eliminano la deriva della posizione durante il movimento su lunghe distanze.

2. Azionamento diretto per alta velocità e gioco zero

Il design con azionamento diretto del motore lineare elimina i componenti di trasmissione meccanica (viti a ricircolo di sfere, cinghie), ottenendo zero gioco, zero usura e velocità massima fino a 5 m/s. L'assenza di manutenzione periodica per gli organi di trasmissione riduce i tempi di fermo del 40% rispetto ai moduli a corsa lunga con azionamento a vite a ricircolo di sfere.

3. Elevata rigidità e capacità di carico

Il telaio rinforzato in lega di alluminio con doppie guide lineari offre una rigidità eccezionale (≥200 N/μm) e una capacità di carico fino a 800 kg (DT-LM-LS-HD). La deflessione minima sotto carichi pesanti garantisce una precisione costante su tutta la corsa, fondamentale per la lavorazione su larga scala e la movimentazione dei materiali.

4. Vibrazioni ridotte e funzionamento silenzioso

Il design ottimizzato dell'avvolgimento del motore e la dissipazione del calore raffreddata ad aria riducono le vibrazioni di funzionamento a ≤0,1 g e il rumore a ≤60 dB (distanza di 1 m). Questa stabilità è essenziale per applicazioni ad alta precisione come la lavorazione dei wafer semiconduttori e la microlavorazione laser.

5. Design personalizzabile e scalabile

Personalizzazione completa della lunghezza della corsa (1-6 m), risoluzione dell'encoder (da 1 nm a 10 μm), potenza del motore e configurazione di montaggio per soddisfare le vostre esigenze di automazione su larga scala. I componenti modulari consentono una facile espansione della corsa senza riprogettare l'intero sistema di movimento.

6. Affidabilità di livello industriale per operazioni a lungo termine

Il grado di protezione IP65, l'intervallo di temperatura operativa (da -10 ℃ a 80 ℃) e l'anodizzazione dura anticorrosione garantiscono prestazioni affidabili in ambienti industriali polverosi, umidi o ad alta temperatura. MTBF ≥ 30.000 ore in funzionamento continuo, riducendo il costo totale di proprietà (TCO) del 25% in 5 anni.

Specifiche tecniche

Scenari applicativi

I moduli motore lineare a corsa lunga di Deaote sono progettati per l'automazione industriale su larga scala in settori ad alta crescita:

● Semiconduttori ed elettronica: gestione di wafer da 300 mm, ispezione/assemblaggio di pannelli LCD/OLED da 10,5 G, perforazione di PCB di grandi dimensioni

● Automazione industriale: movimentazione di materiali pesanti, taglio/incisione laser di grande formato, linee di assemblaggio di carrozzerie automobilistiche

● Energia e batteria: rivestimento degli elettrodi di batterie al litio su vasta area, produzione di pannelli solari, assemblaggio di pile a combustibile

● Aerospaziale e automobilistico: lavorazione di componenti aerospaziali, saldatura di telai automobilistici, stampa 3D su larga scala

● Settore medico e farmaceutico: apparecchiature per imaging medicale di grande formato, linee di produzione automatizzate di farmaci, assi di movimento del sistema di sterilizzazione
