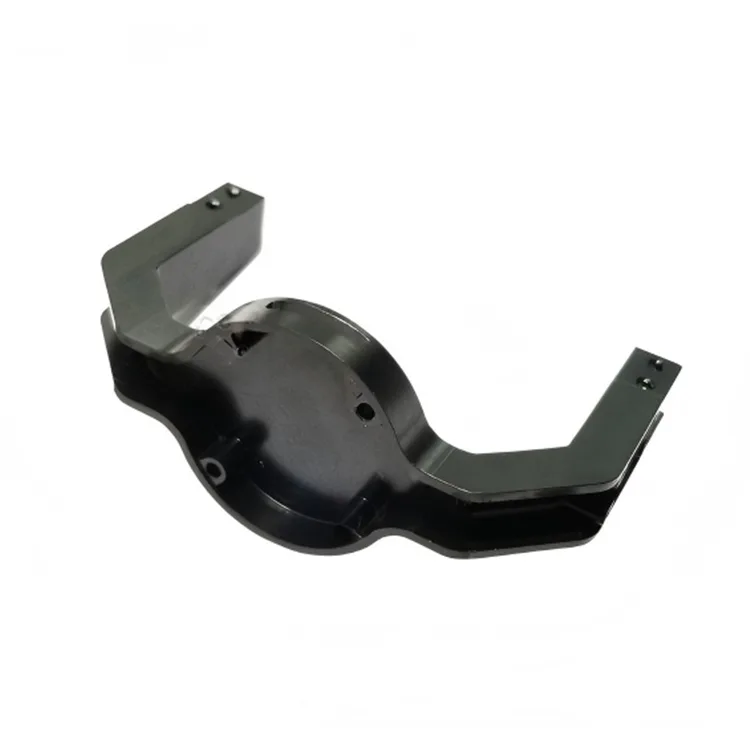

Giunto cardanico per drone per ispezione potenza

Il nostro giunto cardanico per drone per ispezione energetica è prodotto utilizzando leghe di alluminio di prima qualità (6061-T6, 7075-T6) e leghe di titanio con tolleranze strette di ± 0,005 mm, garantendo un posizionamento preciso della fotocamera e un'acquisizione stabile di immagini durante le ispezioni delle linee elettriche ad alta quota. Progettate per resistere a temperature estreme (da -40°C a +85°C), vibrazioni elevate e condizioni atmosferiche avverse, le nostre unità PTZ sono dotate di protezione impermeabile/antipolvere IP67 e rivestimenti resistenti alla corrosione per prestazioni affidabili in tutte le condizioni ambientali.

● Giunti cardanici per droni personalizzati per l'ispezione della potenza progettati in base al modello esatto del drone e alle specifiche della fotocamera

● Tolleranza di lavorazione di ±0,005 mm per un posizionamento ultra preciso della fotocamera e un'acquisizione stabile delle immagini

● Design antivibrante con sistemi di smorzamento integrati per immagini di ispezione della linea elettrica prive di sfocature

● Grado di impermeabilità/antipolvere IP67 e rivestimenti resistenti alla corrosione per ambienti esterni difficili

● Produzione CNC certificata ISO 9001:2015 con pieno controllo di qualità e tracciabilità

Caratteristiche principali e vantaggi principali

Lavorazione CNC ad alta precisione

I nostri giunti cardanici per droni per l'ispezione della potenza sono prodotti utilizzando centri di lavoro CNC a 5 assi con precisione di ± 0,005 mm, garantendo il perfetto allineamento di tutti i componenti meccanici. La struttura in lega di alluminio di grado aerospaziale (7075-T6) offre un eccezionale rapporto resistenza/peso, mentre le sedi dei cuscinetti e i punti di articolazione lavorati con precisione garantiscono un movimento pan/tilt fluido con gioco minimo per un posizionamento stabile della telecamera durante le ispezioni delle linee elettriche.

Sistema antivibrante avanzato

Integrate con sistemi di smorzamento multistrato e supporti di isolamento dalle vibrazioni, le nostre unità PTZ riducono efficacemente la trasmissione delle vibrazioni del motore dei droni del 95%, garantendo l'acquisizione di immagini ad alta risoluzione prive di sfocature durante le ispezioni delle linee elettriche. Il design antivibrante proprietario mantiene la stabilità della fotocamera anche durante il volo del drone ad alta velocità (fino a 70 km/h) e in condizioni di vento turbolento comuni negli ambienti delle aziende elettriche.

Protezione ambientale robusta

Progettate per le condizioni difficili delle missioni di ispezione elettrica all'aperto, le nostre unità PTZ sono dotate di protezione impermeabile/antipolvere IP67, resistenza alla corrosione in nebbia salina (oltre 1.000 ore) e rivestimenti stabilizzati ai raggi UV. Il design sigillato impedisce l'ingresso di acqua, polvere e detriti in condizioni di pioggia, neve e polvere, mentre i componenti resistenti alla temperatura garantiscono un funzionamento affidabile in zone climatiche estreme.

Specifiche tecniche

Specifiche dei materiali e della produzione

● Materiali primari: lega di alluminio 6061-T6/7075-T6/lega di titanio grado 5

● Lavorazione CNC: centri di fresatura CNC a 5 assi con precisione di posizionamento di ±0,005 mm

● Trattamento superficiale: anodizzazione dura (10-15 µm)/nichelatura chimica

● Elementi di fissaggio: acciaio inossidabile (316) o lega di titanio per resistenza alla corrosione

● Assemblaggio: assemblaggio di precisione a coppia controllata con bloccaggio della filettatura Loctite

Specifiche prestazionali e operative

● Gamma Pan/Tilt: panoramica continua a 360°, inclinazione da -90° a +30° (personalizzabile)

● Velocità angolare massima: panoramica di 120°/s, inclinazione di 90°/s per una rapida acquisizione del bersaglio

● Isolamento dalle vibrazioni: riduzione delle vibrazioni del 95% (gamma di frequenza 5-2000 Hz)

● Capacità di carico utile: fino a 2,5 kg di carico utile fotocamera/sensore (a seconda del modello)

● MTBF (tempo medio tra guasti): oltre 5.000 ore di funzionamento

Applicazioni PTZ del drone per l'ispezione energetica

Linee elettriche ad alta tensione

Ispezione della linea elettrica ad alta tensione

● Ispezione delle linee di trasmissione da 110 kV-1000 kV e dei componenti delle torri

● Rilevamento di danni al conduttore, difetti dell'isolante e corrosione dell'hardware

● Ispezione mediante immagini termiche di collegamenti elettrici e apparecchiature

● Monitoraggio dell'invasione della vegetazione e verifica dell'abbattimento

Ispezione della sottostazione

Ispezione di sottostazioni e trasformatori

● Ispezione ravvicinata di interruttori automatici, trasformatori e quadri

● Rilevamento di perdite di olio, punti caldi termici e degrado delle apparecchiature

● Ispezione di aree difficili da raggiungere senza interruzioni di corrente

● Documentazione delle esigenze di manutenzione e valutazione delle condizioni degli asset

Reti di distribuzione

Ispezione della rete di distribuzione

● Ispezione delle linee e dei pali di distribuzione di media tensione (10kV-35kV).

● Valutazione dei danni dopo tempeste, terremoti e altri disastri naturali

● Ispezione dell'illuminazione stradale e delle infrastrutture elettriche di pubblica utilità

● Documentazione regolare di manutenzione preventiva e gestione delle risorse
